VESA Adapter kompatibel mit HP All-in-One PC (24-cr, 27-cr Serie) - 75x75mm

3idee VESA Adapter für HP 24-cr & 27-cr Serie
SKU:
AV2089
EAN:
5430003772218
Hersteller:
3idee
Staffelpreise:
1 - 4 18,69 €
5 - 9 18,32 €
10 - 19 17,95 €
20 - 39 17,20 €
> 40 16,82 €
18,69 €
inkl. MwSt., zzgl. Versandkosten
Auf Lager

Support

E-Mail:

Mo - Fr: 09:00 - 16:00 Uhr

Zahlarten

Paypal amazon pay Visa Mastercard American Express Discover Diners Club Carte Bancaire JCB UnionPay eps iDeal bancontact Przelewy24

Versandarten

DHL DHL Warenpost GLS UPS Amazon Logisticx

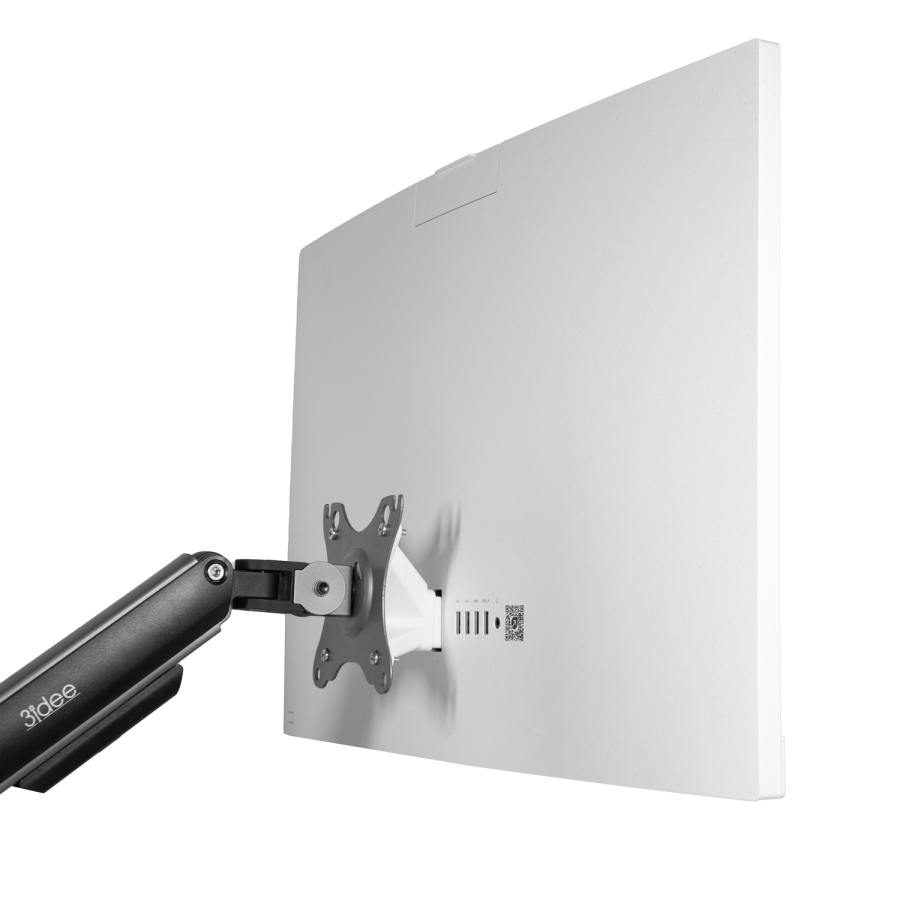

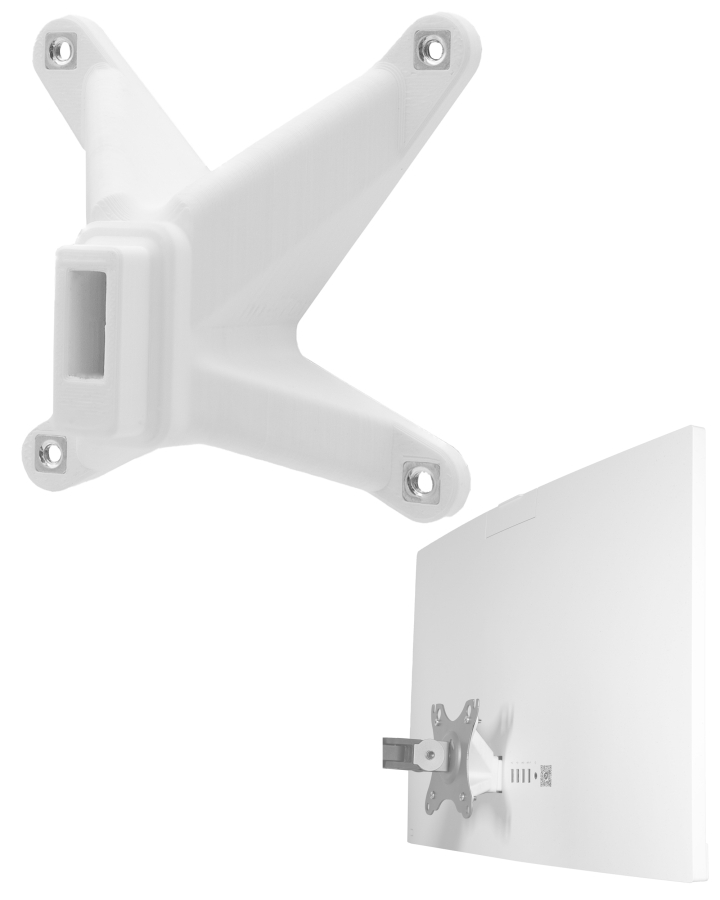

VESA Adapter for HP All-in-One PCs

Our VESA Adapter for the HP All-in-One PCs from the 24-cr & 27-cr series finally makes it possible to mount your All-in-One PC on a monitor arm, wall mount, or any other VESA mount. This transforms your PC into a versatile workstation and opens up entirely new possibilities for professionally adjusting your workspace.

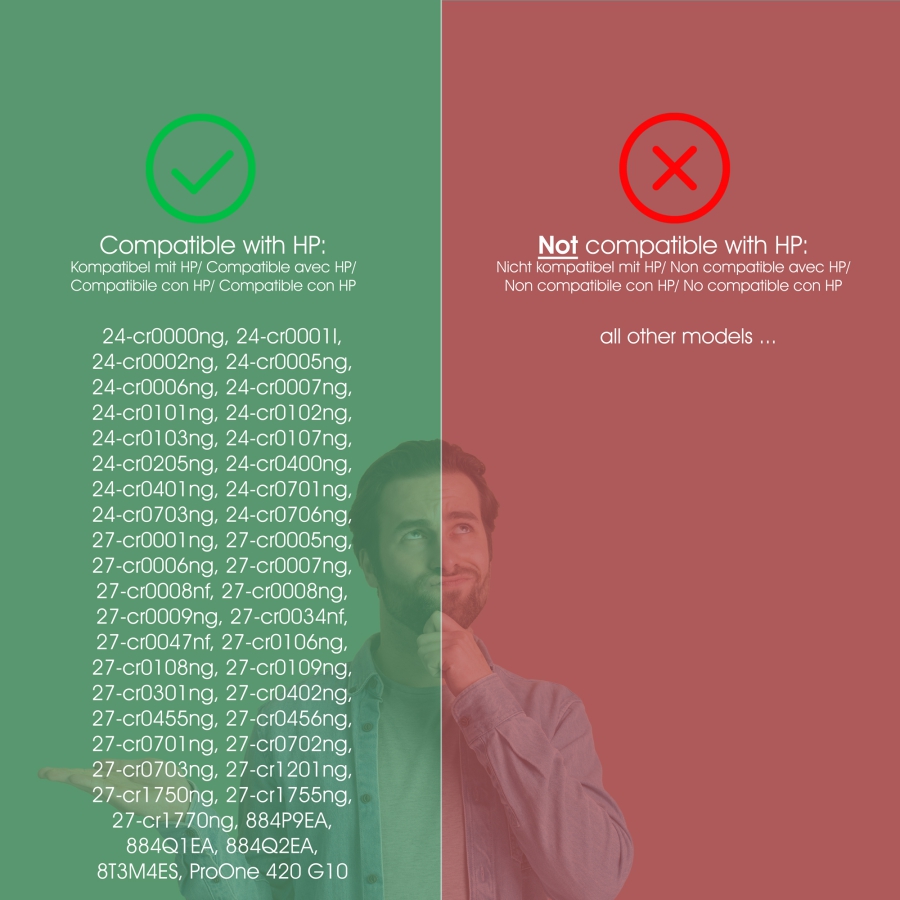

Kompatibilität

Dieser VESA Adapter ist für den folgenden HP All-in-One-PCs geeignet:

24 Zoll
  24-cr0000ng
  24-cr0001I
  24-cr0002ng
  24-cr0005ng
  24-cr0006ng
  24-cr0007ng
  24-cr0101ng
  24-cr0102ng
  24-cr0103ng
  24-cr0107ng
  24-cr0205ng
  24-cr0217ng
  24-cr0400ng
  24-cr0401ng
  24-cr0701ng
  24-cr0703ng
  24-cr0706ng
  884P9EA
  884Q1EA
  884Q2EA
  8T3M4ES
  ProOne 420 G10
27 Zoll
  27-cr0001ng
  27-cr0005ng
  27-cr0006ng
  27-cr0007ng
  27-cr0008nf
  27-cr0008ng
  27-cr0009ng
  27-cr0034nf
  27-cr0047nf
  27-cr0106ng
  27-cr0108ng
  27-cr0109ng
  27-cr0301ng
  27-cr0402ng
  27-cr0455ng
  27-cr0456ng
  27-cr0701ng
  27-cr0702ng
  27-cr0703ng
  27-cr1201ng
  27-cr1750ng
  27-cr1755ng
  27-cr1770ng

Qualität

Unsere VESA Adapter sind nicht nur praktisch, sondern auch nachhaltig und robust. Hergestellt aus recyceltem PLA-Kunststoff durch modernste 3D-Drucktechnologie, erfüllen sie höchste Qualitätsstandards. Jeder Adapter wird individuell getestet, um maximale Belastung zu gewährleisten. Erfahre mehr über unsere Produktsicherheitsstandards.

Einfache Installation

Die Installation ist kinderleicht dank unseres Klick-Systems. Alle notwendigen Schrauben sind im Lieferumfang enthalten. Eine detaillierte Bedienungsanleitung und PDF-Version stehen zur Verfügung.

Staffelpreise

Erhalte großzügige Preisnachlässe beim Kauf von mehreren Adaptern – egal, ob du Privatkunde oder ein Unternehmen bist.

VESA Standard

Unser Adapter entspricht dem MIS-D VESA Standard 75x75mm, was dir maximale Flexibilität bei der Positionierung deines HP All-in-One PCs bietet.

Dieser VESA-Adapter ist mit folgenden Monitoren der Marke HP kompatibel:

24-cr0000ng

24-cr0001I

24-cr0002ng

24-cr0005ng

24-cr0006ng

24-cr0007ng

24-cr0101ng

24-cr0102ng

24-cr0103ng

24-cr0107ng

24-cr0205ng

24-cr0217ng

24-cr0400ng

24-cr0401ng

24-cr0701ng

24-cr0703ng

24-cr0706ng

27-cr0001ng

27-cr0005ng

27-cr0006ng

27-cr0007ng

27-cr0008nf

27-cr0008ng

27-cr0009ng

27-cr0034nf

27-cr0047nf

27-cr0106ng

27-cr0108ng

27-cr0109ng

27-cr0301ng

27-cr0402ng

27-cr0455ng

27-cr0456ng

27-cr0701ng

27-cr0702ng

27-cr0703ng

27-cr1201ng

27-cr1750ng

27-cr1755ng

27-cr1770ng

884P9EA

884Q1EA

884Q2EA

8T3M4ES

ProOne 420 G10



⚠ WARNUNG

Um das Risiko von Verletzungen zu minimieren, ist es wichtig, alle Anweisungen vor der Installation sorgfältig zu lesen. Wir übernehmen keine Haftung für Personen- oder Sachschäden, die durch unsachgemäße Verwendung dieses Produkts entstehen.
Beachten Sie außerdem unbedingt die technischen Spezifikationen des Produkts.

1. Lies alle Anweisungen gründlich durch.

2. Eine fehlerhafte Installation kann zu Schäden oder schweren Verletzungen führen. Vergewissere dich, dass das Produkt sowie der Monitor sicher montiert sind, bevor du es verwendest.

3. Stelle sicher, dass die Halterung, an der das Produkt befestigt wird, das Gesamtgewicht von Monitor, Computer und Adapter problemlos tragen kann.




Hier kannst du die Anleitung als PDF Datei herunterladen

Download als PDF

  • Maximale Tragfähigkeit: 7 kg / 15.4 lbs
  • VESA-Standardkompatibilität: 75x75 mm
  • Material: Kunststoff
  • Drehwinkel (Pivot): 90°
  • Maximale Betriebstemperatur: 35°C / 95°F
  • Maximale Umgebungstemperatur: 35°C / 95°F

⚠ WARNUNG

Das Überschreiten der maximalen Tragfähigkeit, der Betriebstemperatur oder der Umgebungstemperatur kann zu schweren Verletzungen oder Schäden führen.

Bitte lies diese Anleitung sorgfältig durch

Bitte lies diese Anleitung sorgfältig durch und bewahre sie für die Zukunft auf. Wenn du das Produkt an Dritte weitergegeben wird, sollte diese Anleitung auch immer mitgegeben werden. Das Missachten dieser Hinweise kann zu Verletzungen oder Beschädigungen von Mensch und Produkt führen, für die wir keine Haftung übernehmen können.



WICHTIG - ZUM NACHSCHLAGEN FÜR SPÄTER AUFHEBEN.

Die Nutzung dieses Produkts sollte stets gemäß den vorgegebenen Sicherheitshinweisen erfolgen.
Installiere deinen VESA Adapter in Kombination mit dem Monitor nicht an Orten, an denen sich Menschen unterhalb befinden.
Überschreite das maximale Gewicht der kompatiblen Monitor-Modelle nicht, da es sonst zu schweren Verletzungen oder Sachbeschädigungen kommen kann.
Achte auf die maximale Umgebungstemperatur von 35°C bei der Benutzung des Produkts.
Montiere den VESA-Adapter nicht in der Nähe einer Hitzequelle oder unter direkter Sonneneinstrahlung, da dies den Adapter aufheizen könnte.
Überprüfe, ob dein Befestigungspunkt (z.B. Monitorarm) dem Gewicht des Monitors mit VESA-Adapter standhält.
Das Produkt ist ausschließlich für eine Befestigung mit einem Lochmuster von 75x75 / 100x100mm / 200x200mm konzipiert.
Nach der Installation des VESA-Adapters muss die Position des Monitors neu eingestellt werden, um die richtige Ergonomie zu gewährleisten.

⚠ WARNUNG
Stelle sicher, dass das Gerät vor der Installation ausgeschaltet und vom Stromnetz getrennt ist, um mögliche Verletzungen oder Schäden zu vermeiden.

1. Vor der Erstbenutzung

Überprüfe das Produkt sorgfältig auf mögliche Transportschäden sowie auf das Fehlen von Zubehörteilen, wie beispielsweise Schrauben, die im Lieferumfang enthalten sein sollten.

⚠ WARNUNG
Stelle sicher, dass Verpackungsmaterialien und darin enthaltene kleine Schrauben und Kleinteile für Kinder unzugänglich sind, um Erstickungsgefahr und andere Risiken zu minimieren.

2. Wartung und Reinigung

2.1 Wartung

Es wird empfohlen, alle drei Monate zu überprüfen, ob alle Schrauben noch fest angezogen sind. Kontrolliere zudem regelmäßig den Zustand aller Komponenten des Produkts.
Lagere das Produkt an einem kühlen und sicheren Ort, idealerweise bei einer maximalen Lagertemperatur von 40°C. Um zusätzliche Sicherheit zu gewährleisten, sollte das Produkt nicht in der Nähe von Kindern und am besten in der Originalverpackung aufbewahrt werden.
Vermeide jegliche Vibrationen und Stöße, um die Lebensdauer und Funktionalität des Produkts nicht zu beeinträchtigen.

2.2 Reinigung

Für die Reinigung des Produkts sollten keine ätzenden oder heißen Reinigungsmittel verwendet werden. Ebenso sind Drahtbürsten, Metall oder andere scharfe Materialien zur Reinigung ungeeignet und sollen nicht verwendet werden.
Zur schonenden und effektiven Reinigung empfiehlt sich die Verwendung eines weichen, feuchten Tuchs.

3. Entsorgung

Für die Entsorgung dieses Produkts empfehlen wir, sich an die zuständigen lokalen Behörden oder Entsorgungsdienste zu wenden. Diese können Ihnen detaillierte Informationen zu den verfügbaren Entsorgungsmöglichkeiten und Recyclingzentren in Ihrer Nähe geben.

4. Informationen zum Hersteller

3idee S.à r.l.
19 Rue de Bitbourg
L-1273 Luxembourg
Luxembourg

E-Mail: info@3idee.eu

5. Hilfe und Feedback

Falls du Hilfe bei deinem Artikel benötigst, sind wir für dich da. Wir schätzen auch jegliche Art von Feedback.

https://help.3idee.eu/de/kontakt

M4x14 Schraube mit Kreuzschlitz (SP2)

4x M4x14 Schraube mit Kreuzschlitz (SP2)

M3x30 Schraube mit Kreuzschlitz (SP44)

2x M3x30 Schraube mit Kreuzschlitz (SP44)

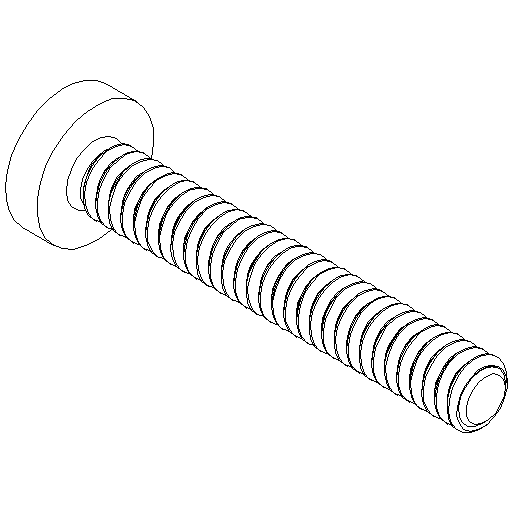

M3x20 Schraube mit Kreuzschlitz (SP11)

2x M3x20 Schraube mit Kreuzschlitz (SP11)

⚠ HINWEIS: Überprüfe bitte vor der Montage, ob alle Teile des Zubehörs vollständig sind. Sollte etwas fehlen, wende dich bitte umgehend per E-Mail oder Telefon an unseren Kundenservice. Wir helfen dir gerne weiter.

⚠ HINWEIS: Nicht alle VESA-Adapter und Monitore sind für eine vertikale (hochkant) Ausrichtung konzipiert. Diese Beschränkung ist oft durch die spezielle Geometrie des Adapters oder Monitors bedingt. Ignoriere diese Information nicht, da die Belastungsgrenze des Adapters bei unsachgemäßer Montage schnell überschritten wird.

Wir arbeiten kontinuierlich daran, Monitore und Adapter zu entwickeln, die auch für eine vertikale Ausrichtung geeignet sind.

Standardmäßig sind Monitore jedoch für eine horizontale Ausrichtung ausgelegt.

Horizontale Montage:  JA

hp-27cr VESA Adapter (V2)

Vertikale Montage:  JA

hp-27cr VESA Adapter (V2)

Schritt 1 (Vorbereitungen vor der Montage)

Platziere deinen All-in-One-PC auf einem sicheren, weichen Untergrund.

Entferne den Monitorfuss, falls dieser bereits befestigt ist.


Schritt 2 (Vorbereitungen vor der Montage)

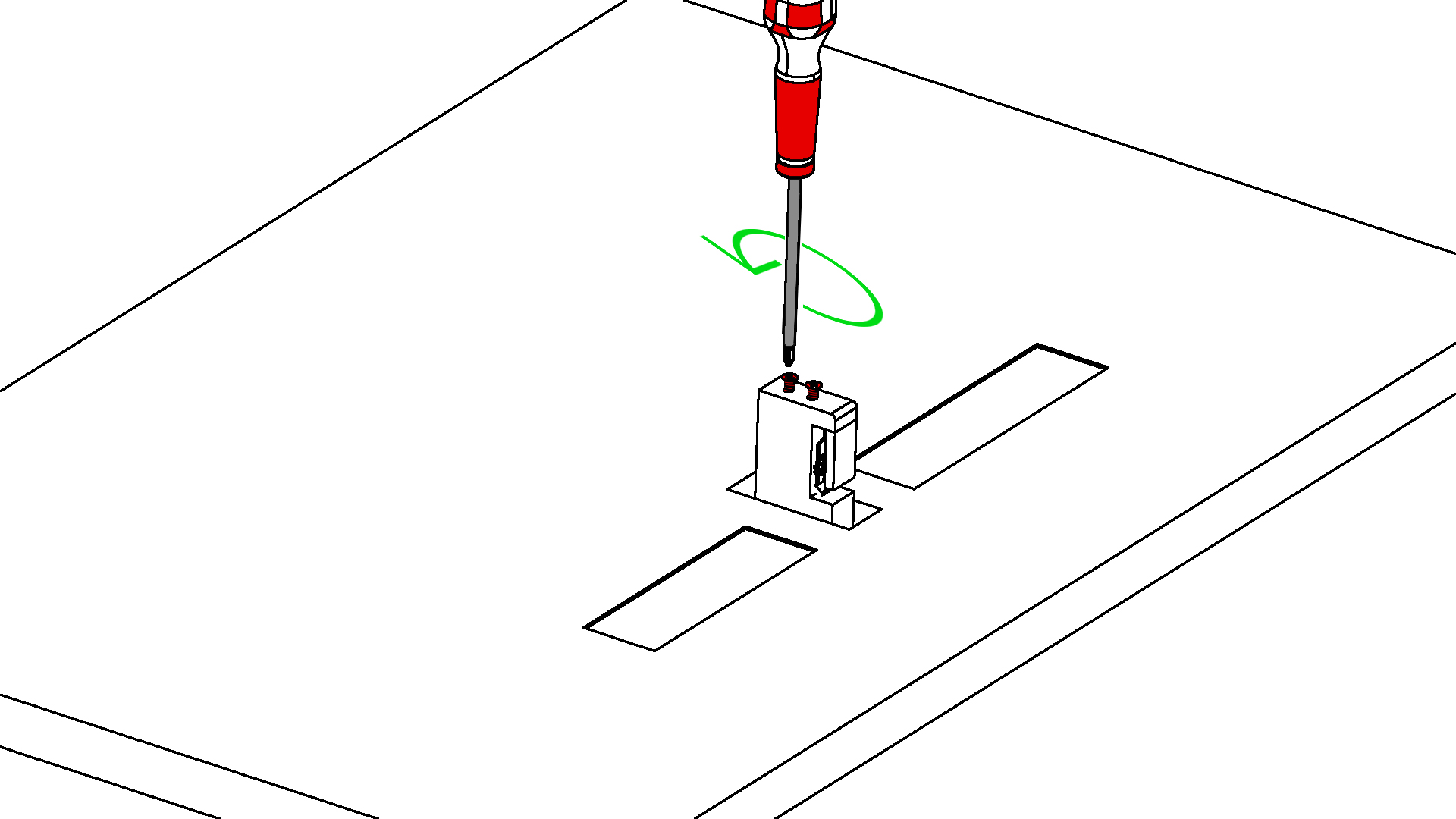

Löse die 2 Schrauben, welchen den schwarzen Clip befestigen. (Abbildung 1)

Abbildung 1 Abbildung 1

Schritt 3 (Vorbereitungen vor der Montage)

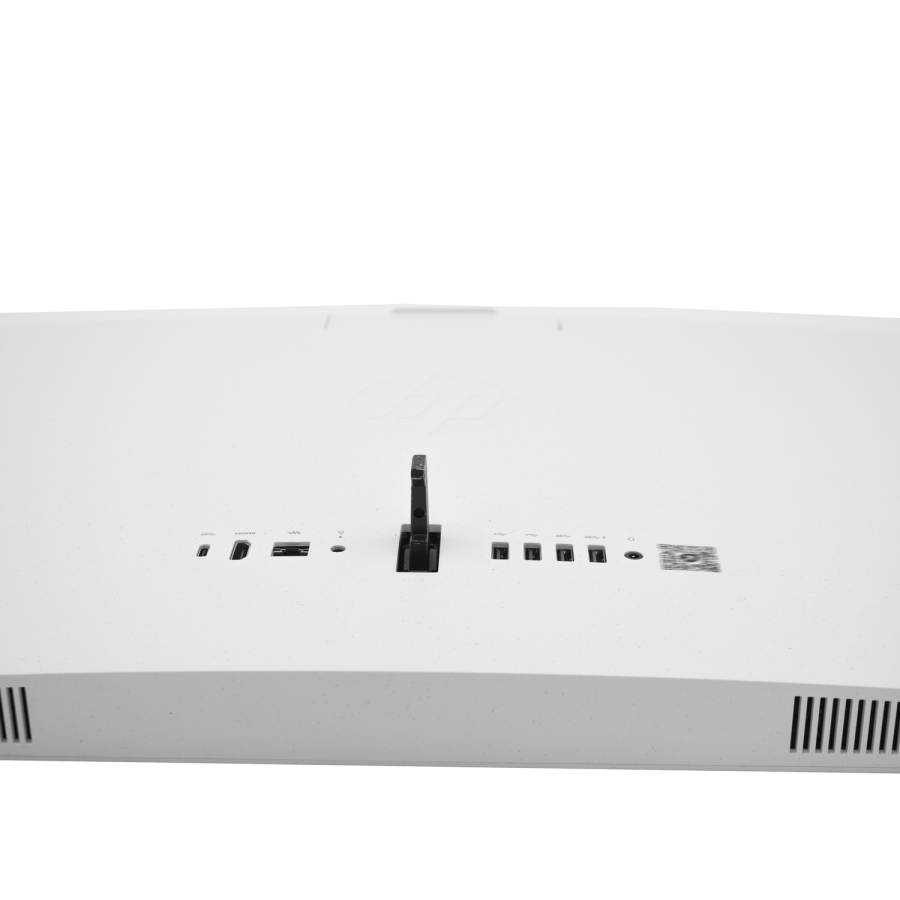

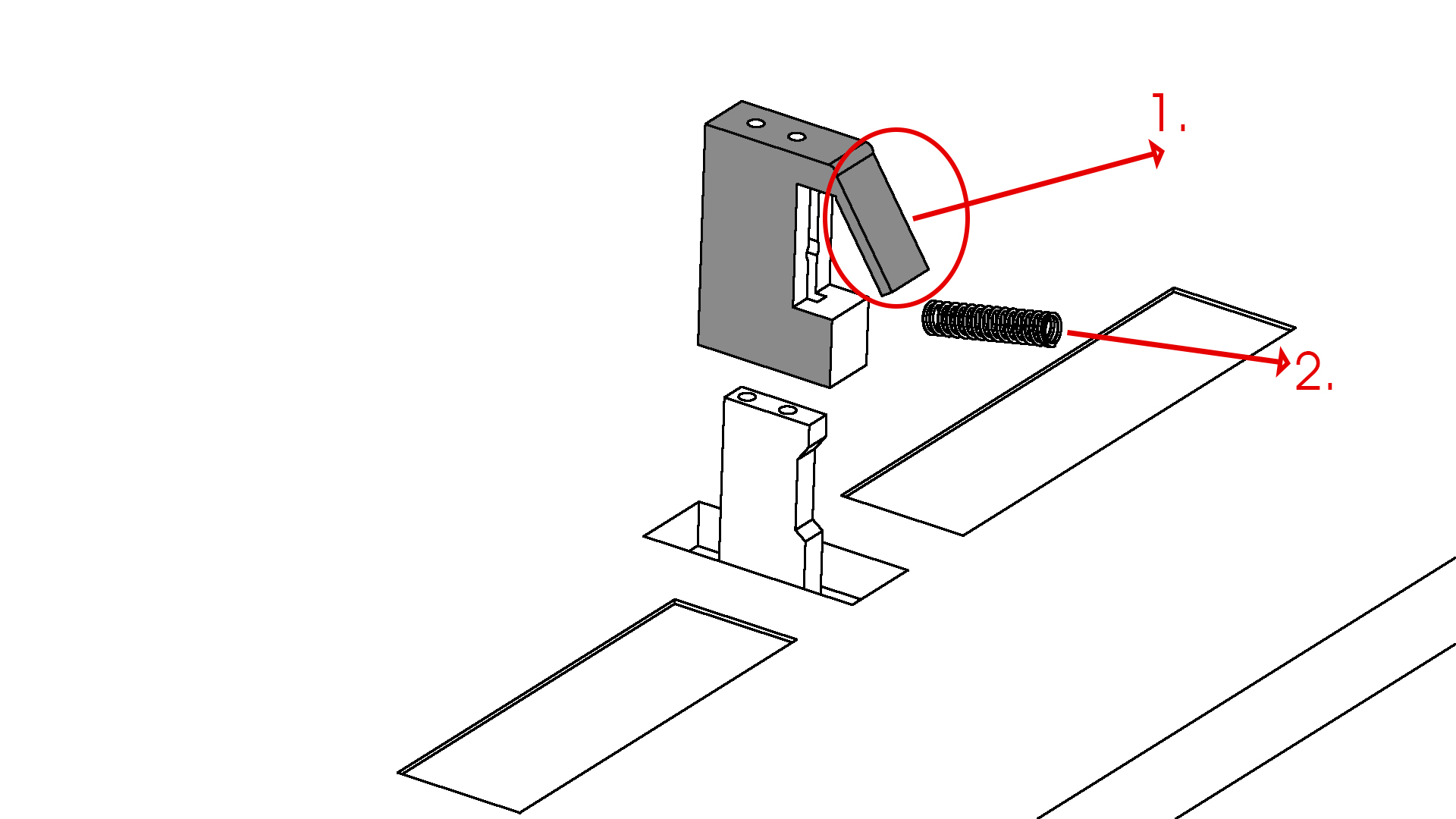

Zuerst ziehe den Einrastmechanismus nach vorne und entferne die Feder, dann ziehe ihn gleichzeitig nach oben, um den schwarzen Clip komplett abzunehmen. (Abbildung 2)

Abbildung 2 Abbildung 2

Schritt 4

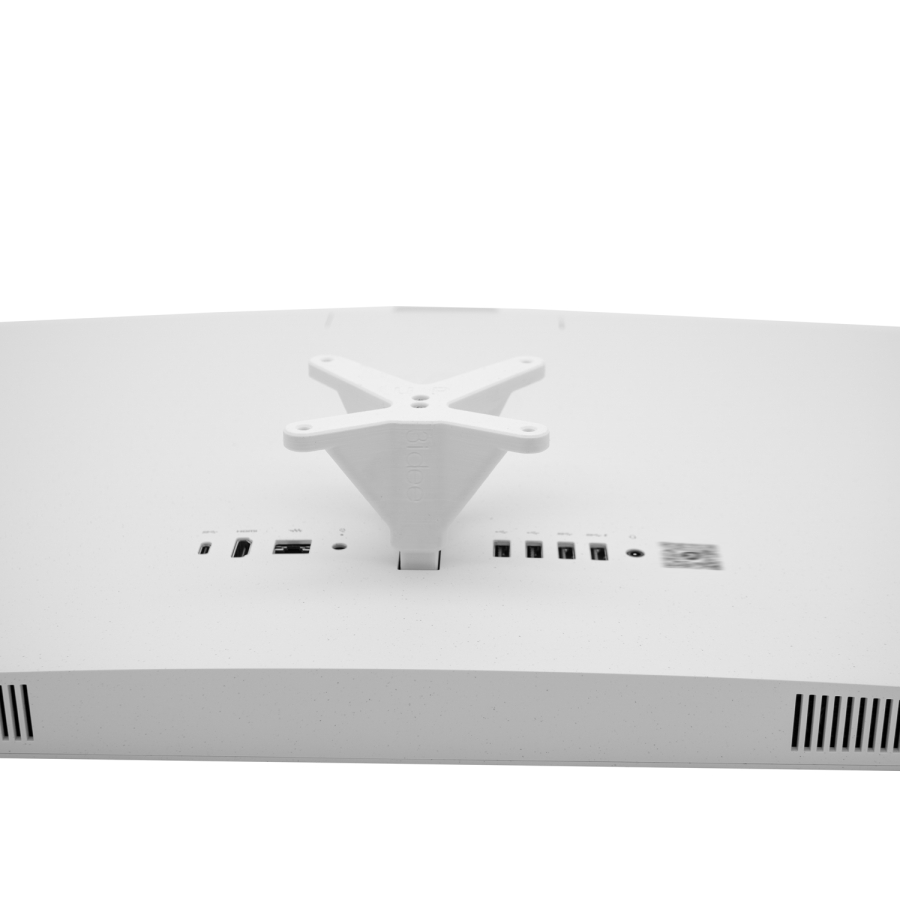

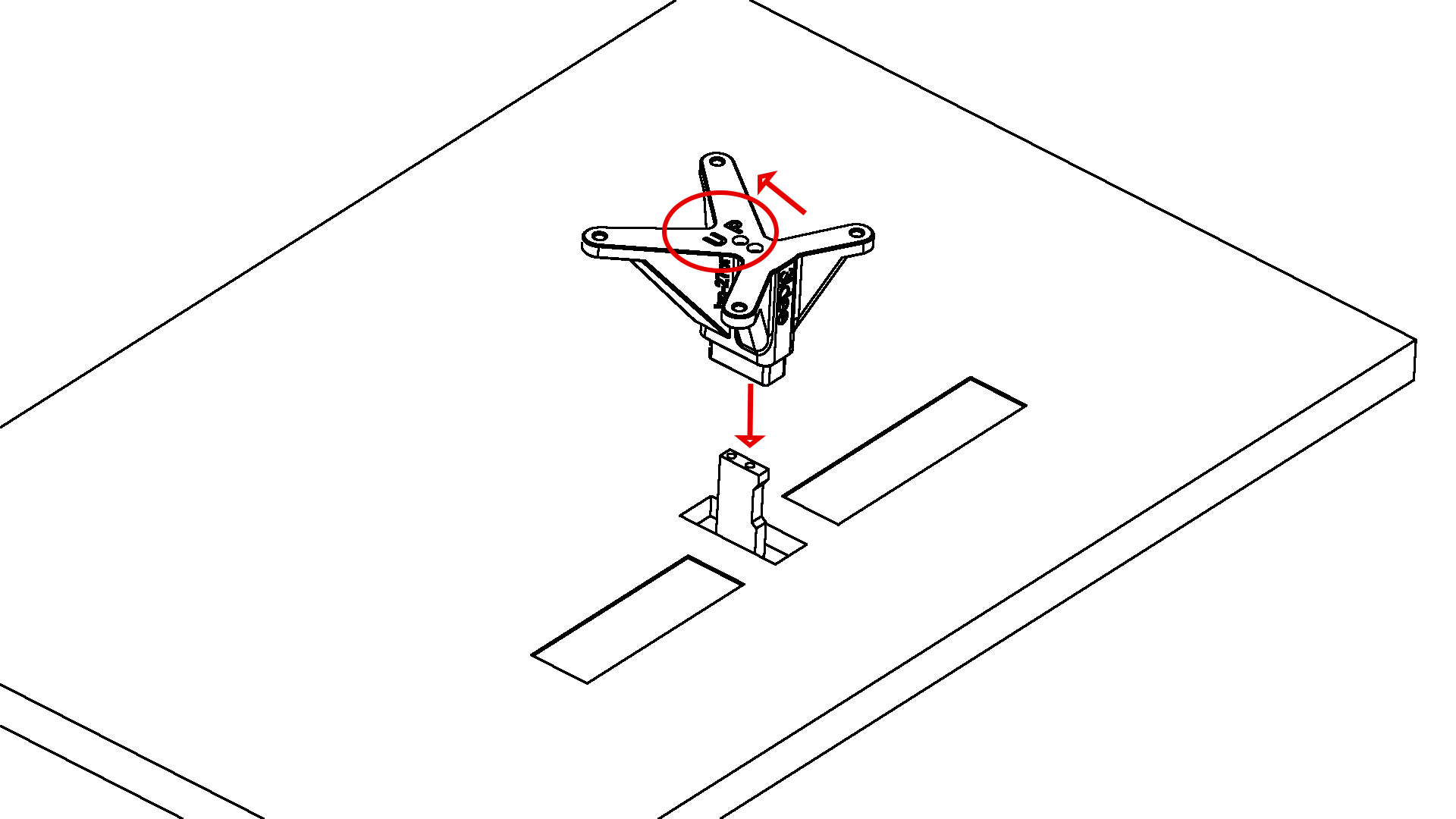

Stecke den VESA Adapter wie abgebildet auf die zuvor vorbereitete Aufnahme auf. (Abbildung 3)

Achte darauf, dass die Markierung "Up" an der Oberkante des All-in-One-PCs ausgerichtet sein sollte.

Abbildung 3 Abbildung 3

Schritt 5

Je nachdem, welchen All-in-One PC ihr besitzt, kann es sein, dass unterschiedliche Schrauben verwendet werden müssen.

Variante A: (24-cr und 27-cr Modelle)

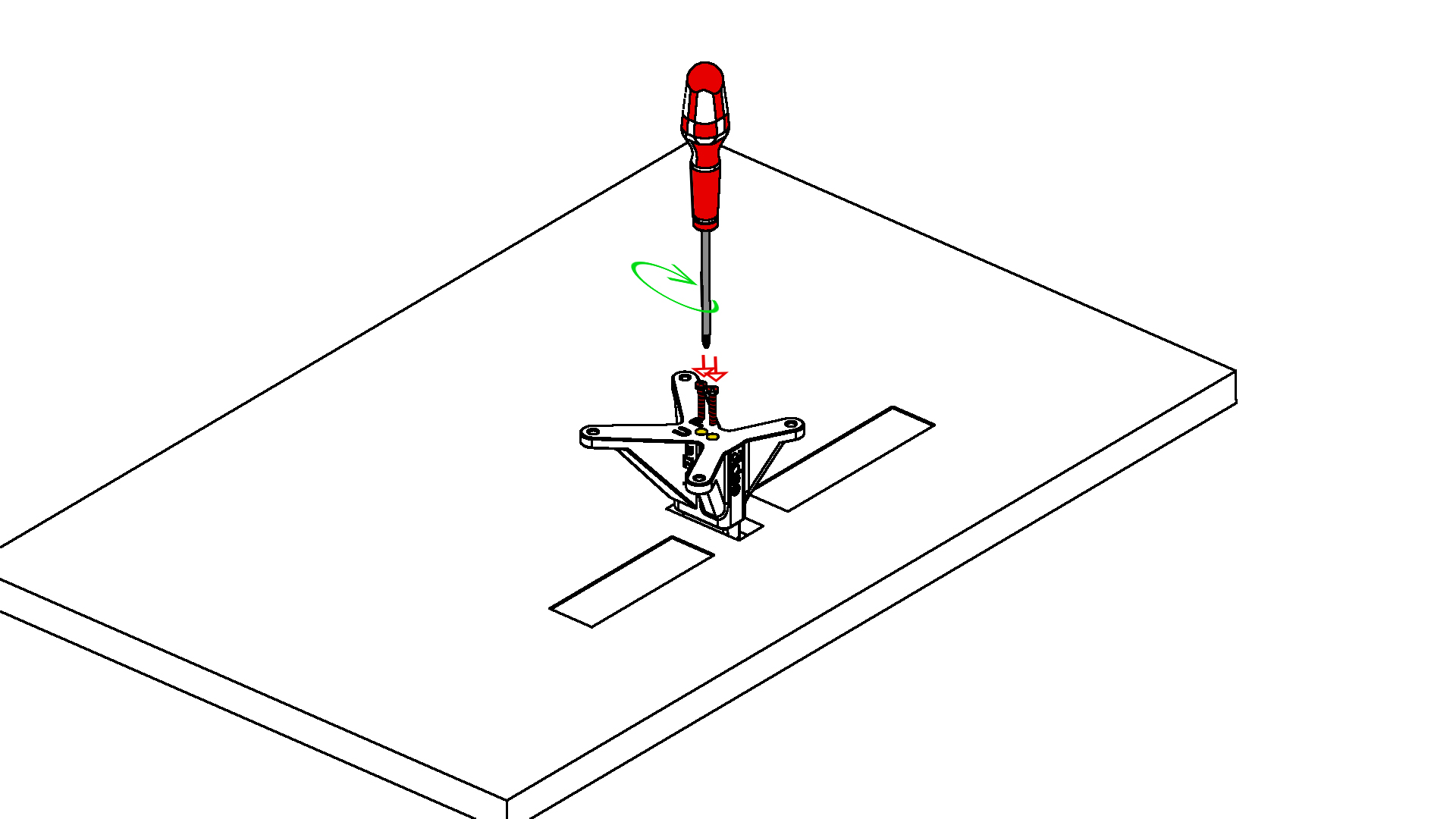

Befestige den VESA Adapter jetzt mithilfe der mitgelieferten 2x M3x20 Schrauben aus Schraubentüte (SP11). (Abbildung 4)

Variante B: (ProOne 420 G10 Modelle)
Befestige den VESA Adapter jetzt mithilfe der mitgelieferten 2x M3x30 Schrauben aus Schraubentüte (SP34). (Abbildung 4)

Abbildung 4 Abbildung 4

Schritt 6

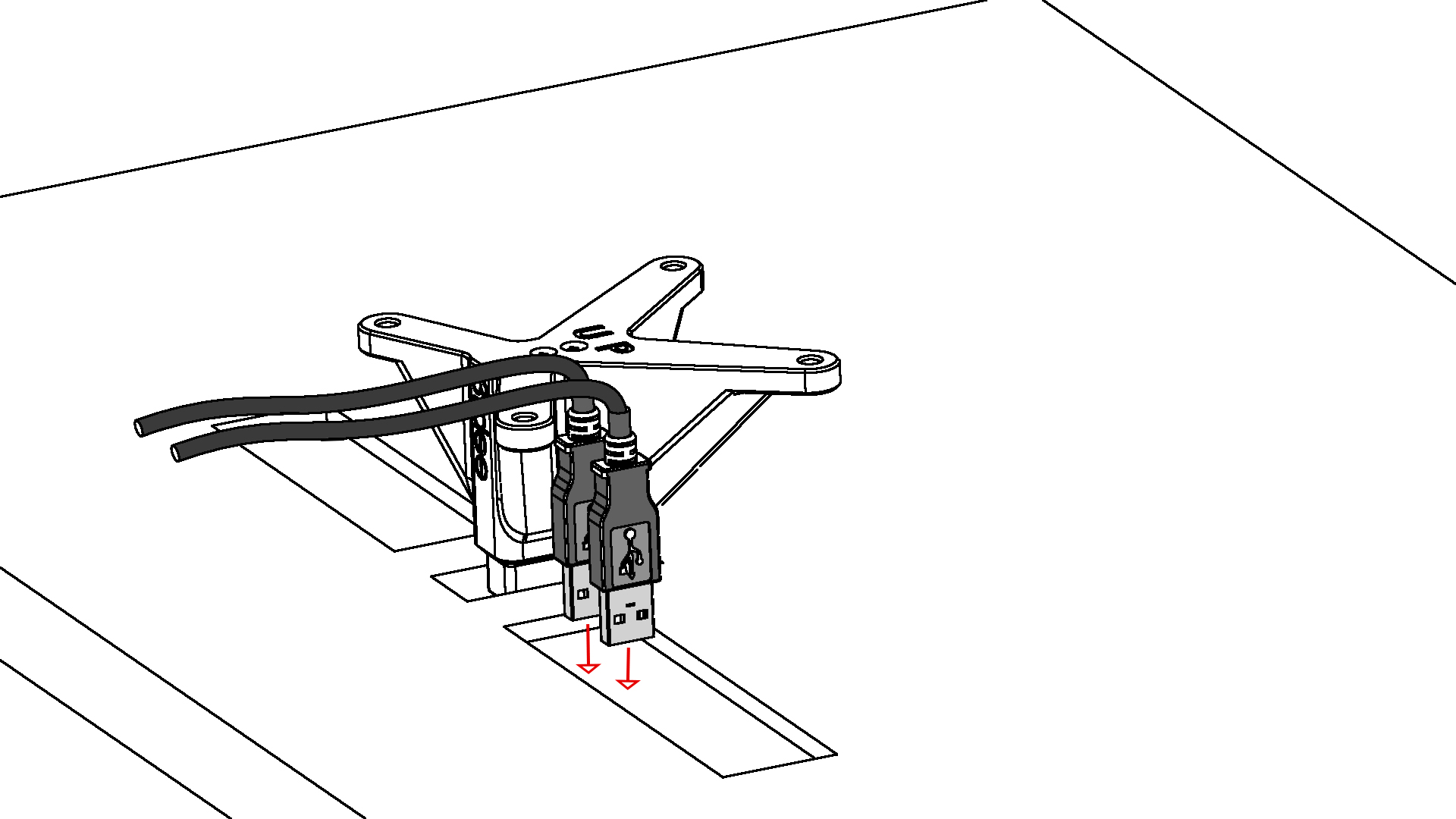

Die beiden USB-Anschlüsse, welche sich direkt neben dem VESA Adapter befinden sind nach der Befestigung des All-in-One-PCs an einem Monitorarm oder einer Wandhalterung schwer zugänglich.

Wir empfehlen daher, diese vorab zu befestigen, um Unannehmlichkeiten zu vermeiden. Beachten Sie jedoch, dass dieser Schritt optional ist und nicht zwingend erforderlich.

(Abbildung 5)

Abbildung 5 Abbildung 5

Schritt 7

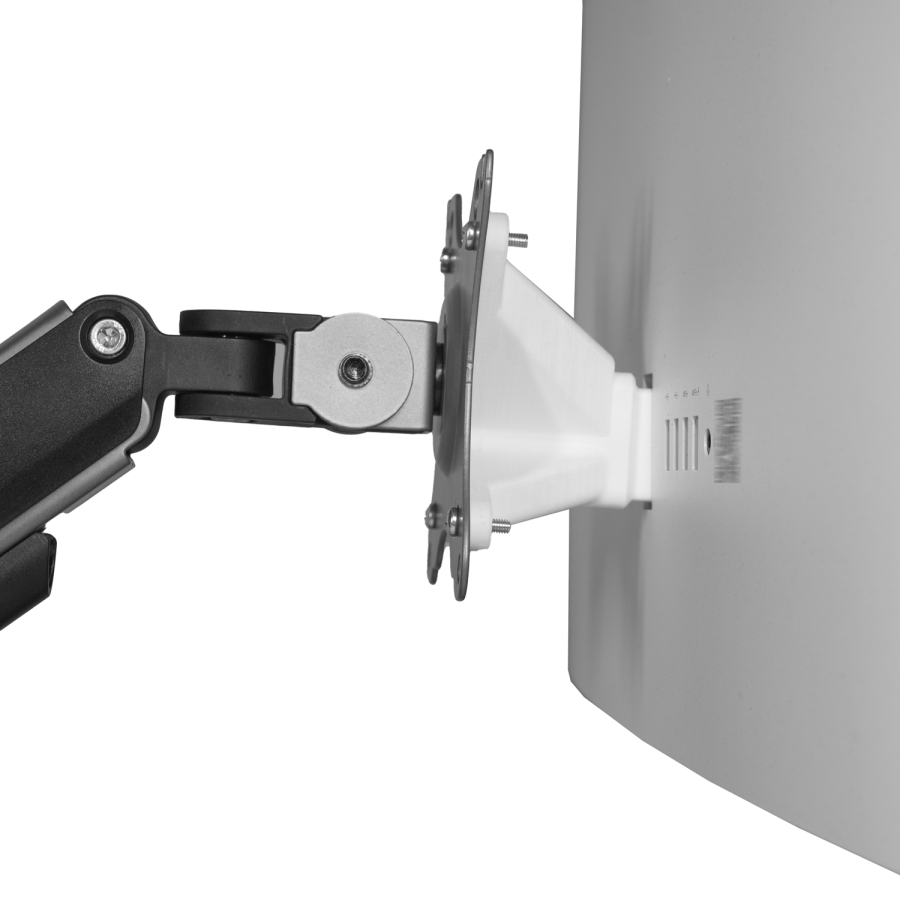

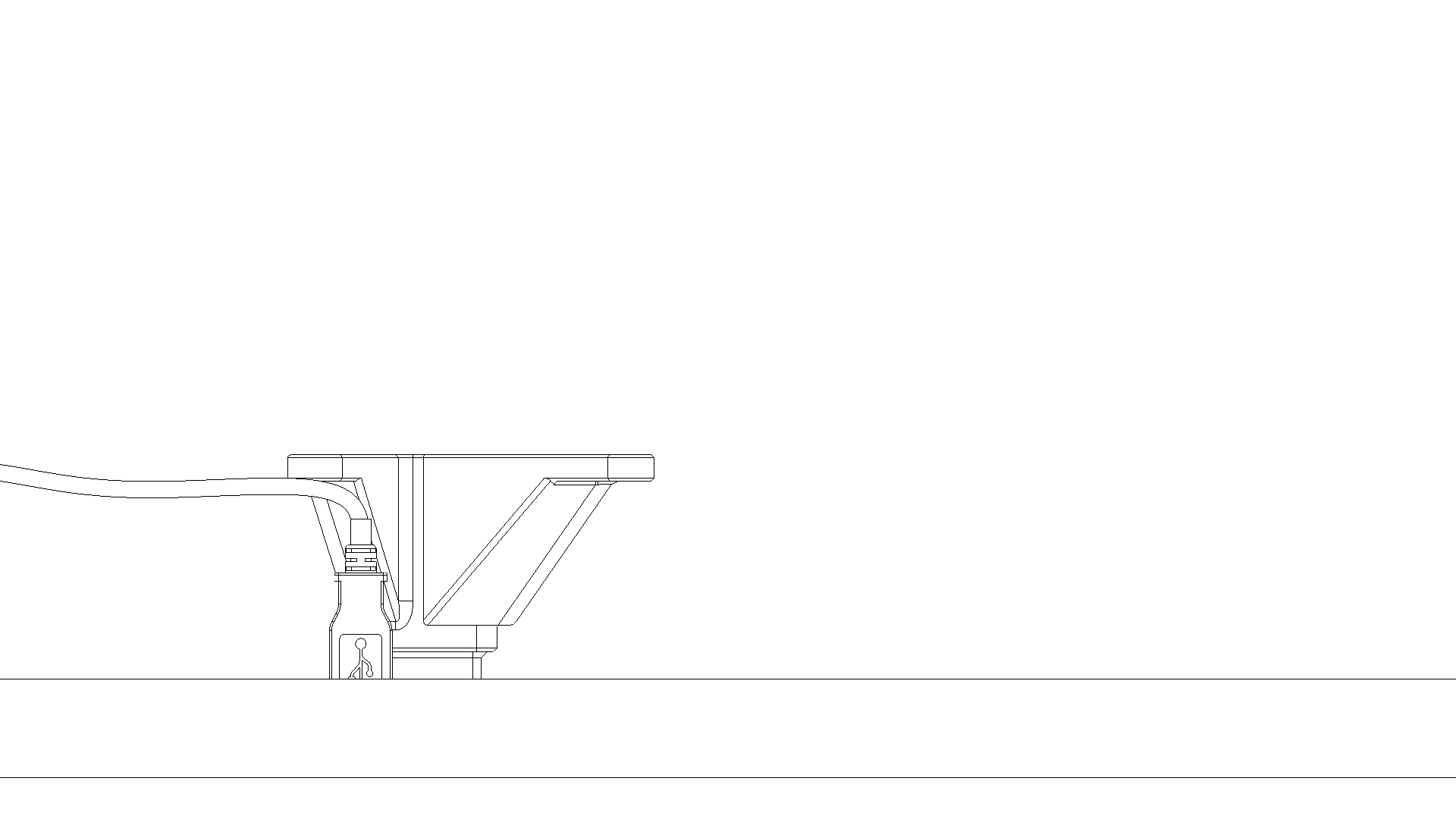

⚠ HINWEIS: Der maximale Abstand zwischen Monitorrückseite und VESA Montageplatte ist ~55mm.

(Abbildung 6)

Abbildung 6 Abbildung 6

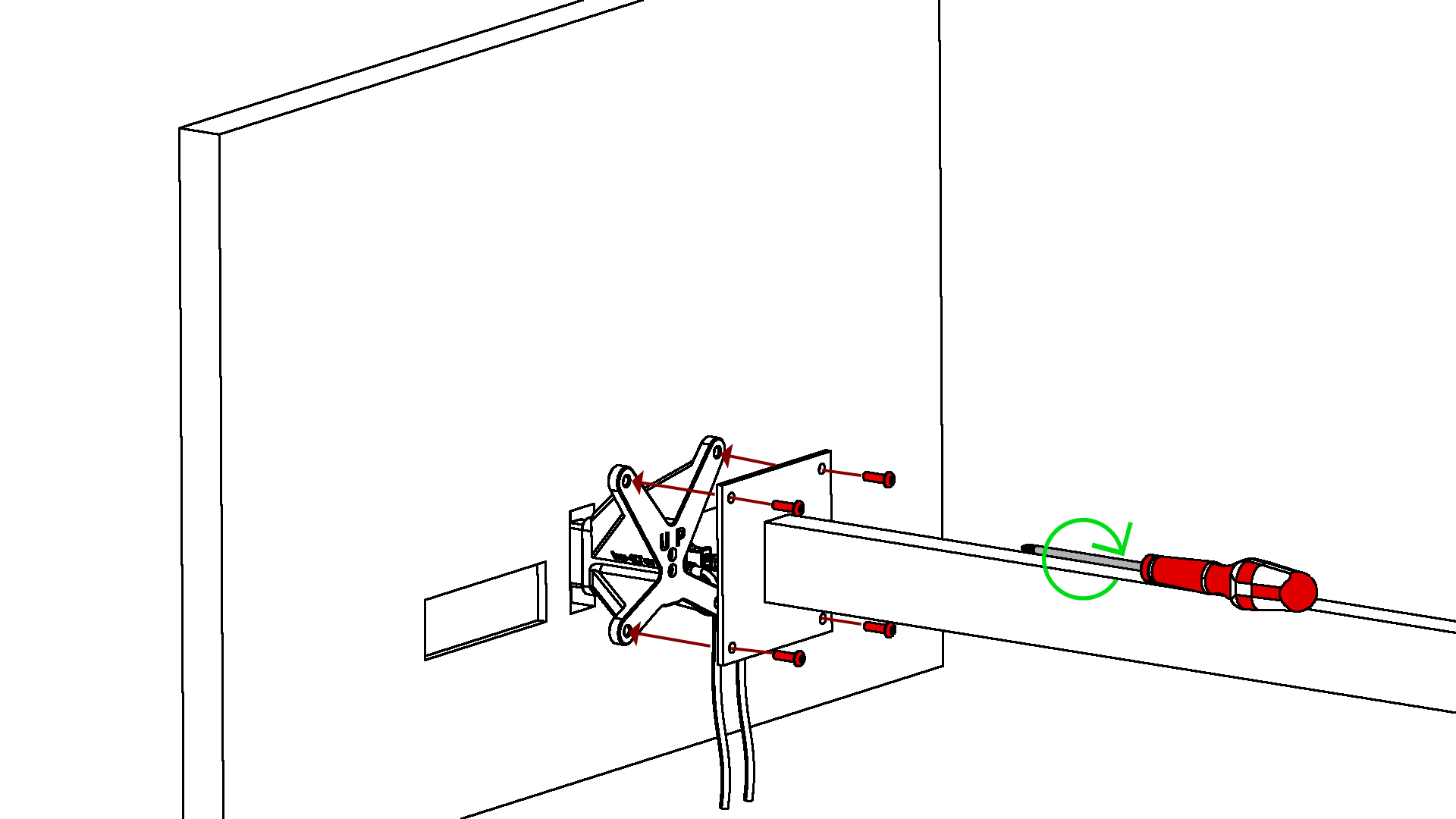

Schritt 8

⚠ HINWEIS: Wenn die vorliegenden Anweisungen in diesem Schritt nicht für dein Gerät geeignet sind, folge bitte den Montagerichtlinien des Herstellers deiness Monitorarms oder Schwenkarms, um den Monitor an der Wand oder dem Schwenkarm zu befestigen.



Für diesen Schritt empfehlen wir dir eine 2. Person.

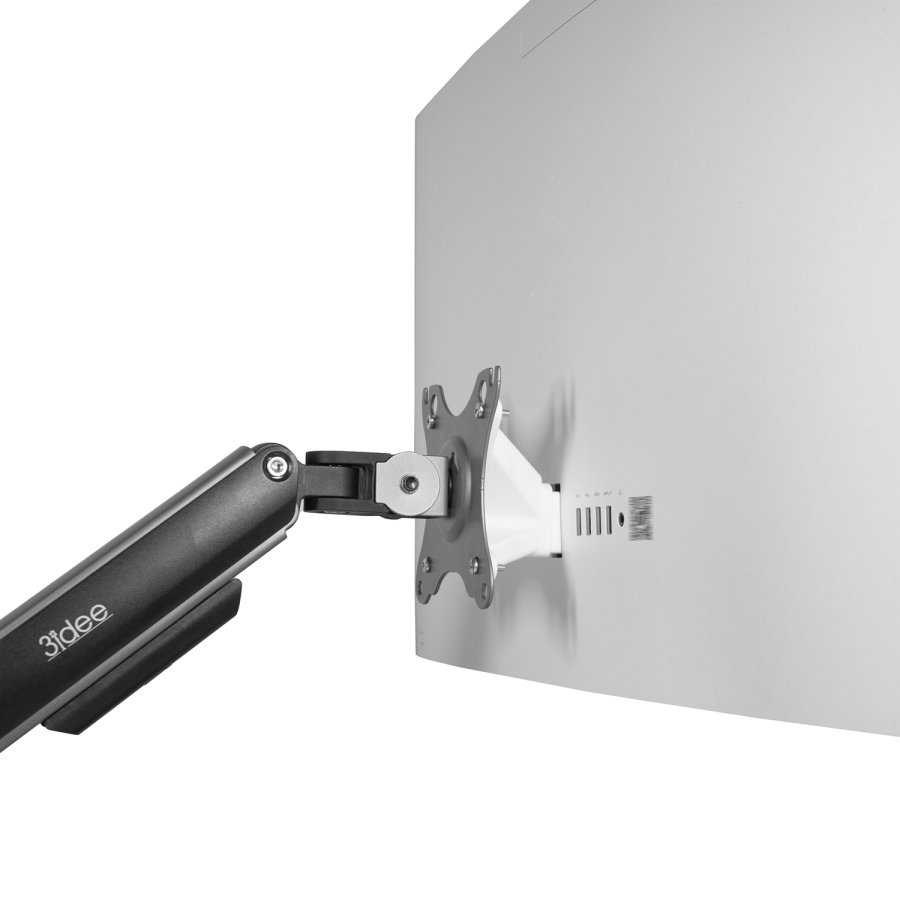

Hebe den Monitor nun an und halte ihn an deine Monitorhalterung. Befestige den VESA-Adapter mit den 4 mitgelieferten M4x14 Schrauben (Schraubentüte: SP2).

Am besten befestigst du zuerst 2 Schrauben diagonal, sodass der Monitor nicht mehr herunterfallen kann und du die restlichen Schrauben ohne Mühe befestigen kannst.

⚠ HINWEIS: Auf die richtigen Schrauben achten!

(Abbildung 7)

Abbildung 7 Abbildung 7

Schritt 9

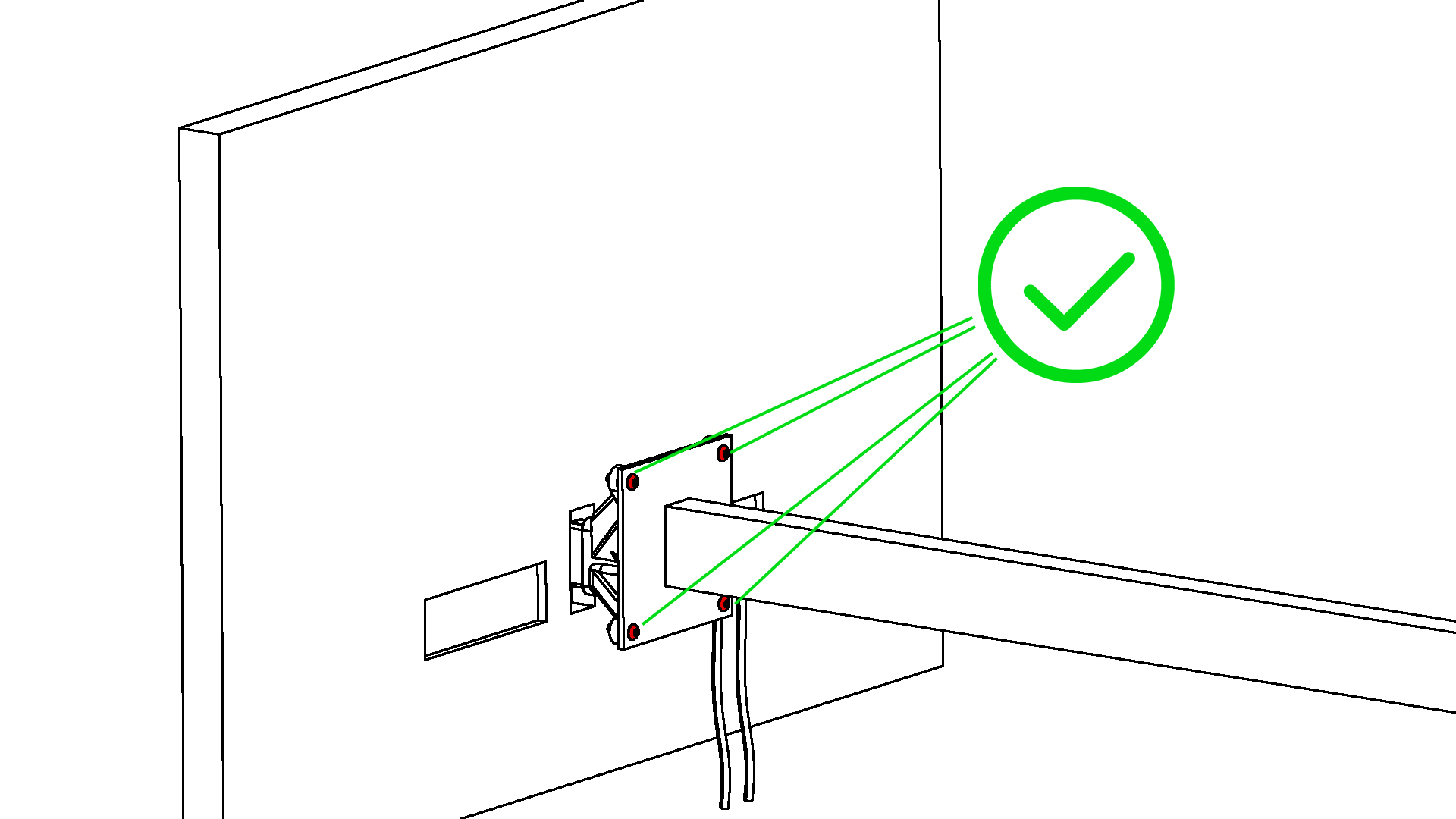

Überprüfe nun, ob du alle Schrauben ordnungsgemäß angezogen hast. (Abbildung 8)

Abbildung 8 Abbildung 8
