Monitorarme im Detail: Antriebstechnik, Montage & Physik erklärt

Die Wahl der richtigen Halterung ist komplexer als nur auf die Zollgröße zu achten. In diesem technischen Deep-Dive erklären wir die Unterschiede zwischen Gasdruck- und mechanischen Federn, analysieren die Hebelwirkung bei Curved-Monitoren und zeigen, worauf Sie bei der Montage und Tischplatte zwingend achten müssen.

Themenübersicht

  • 01. Antriebstechniken
  • 02. Physik & Traglast
  • 03. Das "Abkipp"-Problem
  • 04. Montage-Methoden
  • 05. Die Tischplatte

1. Die Antriebstechnik: Was hält den Monitor oben?

Das Herzstück eines jeden dynamischen Monitorarms ist der Mechanismus, der das Gewicht des Bildschirms ausgleicht ("Counterbalance"). Nur wenn dieser Gegendruck exakt auf das Monitorgewicht abgestimmt ist, entsteht der gewünschte "Schwebe-Effekt". Hier unterscheiden wir drei fundamentale Bauweisen.

A. Die Gasdruckfeder

(Gas Spring Technology)

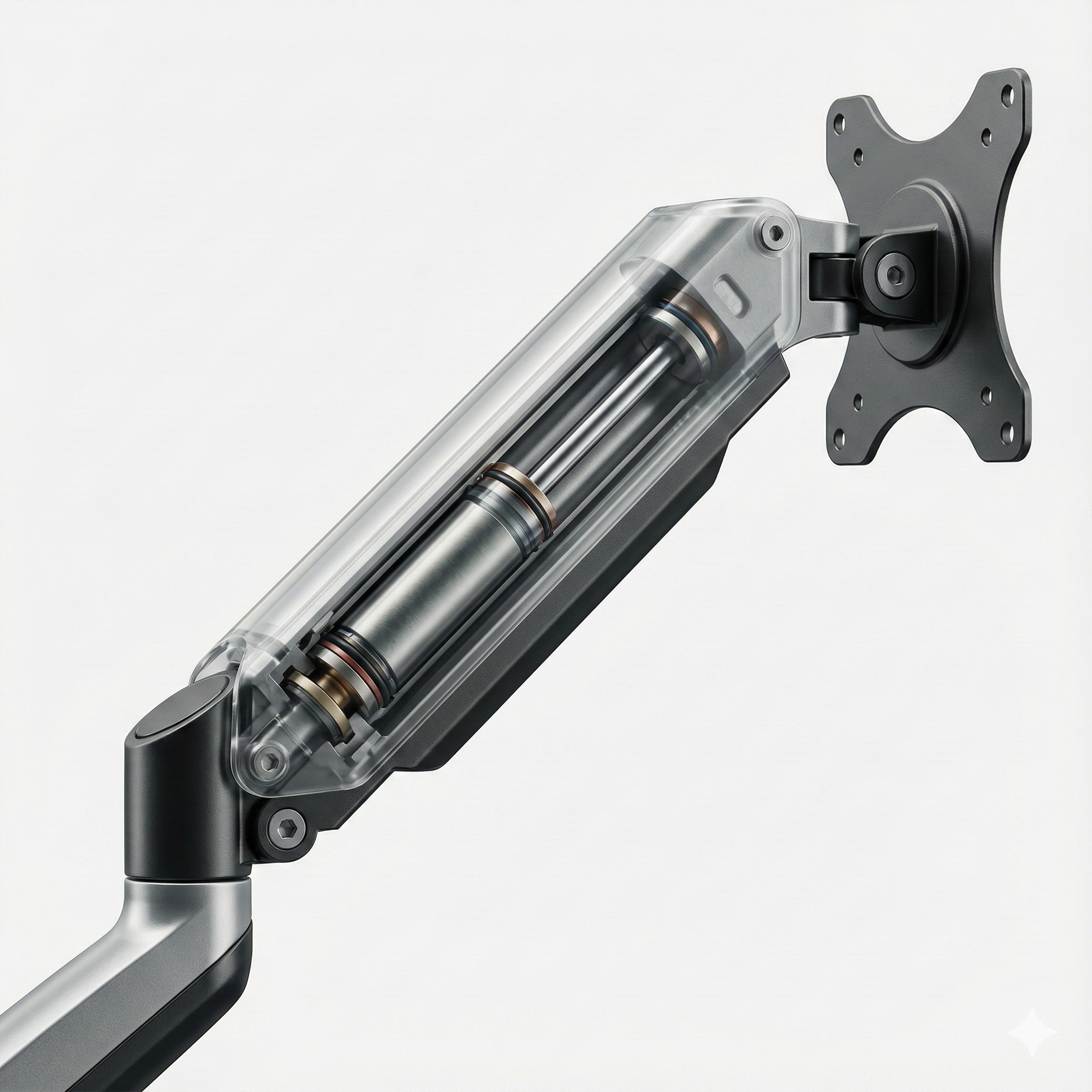

Technische Schnittdarstellung Gasdruckfeder

Funktionsweise: Ein geschlossener Zylinder ist mit Stickstoffgas gefüllt. Ein Kolben komprimiert dieses Gas. Der Innendruck des Gases drückt gegen den Kolben und erzeugt so die Kraft, die den Monitor oben hält.

Vorteile:

Unübertroffen weiche Bewegung ("Smoothness"). Der Monitor lässt sich geräuschlos und stufenlos mit einem Fingerzeig bewegen. Der Widerstand bleibt über den gesamten Bewegungsweg fast konstant.

Nachteile & Haltbarkeit:

Dichtungen sind Verschleißteile. Über viele Jahre (5–10 Jahre) kann mikroskopisch wenig Gas entweichen, wodurch die Tragkraft schleichend nachlässt. Zudem sind sie temperaturfühlig (im kalten Lagerraum oft steifer).

B. Die Mechanische Feder

(Heavy-Duty Coil Spring)

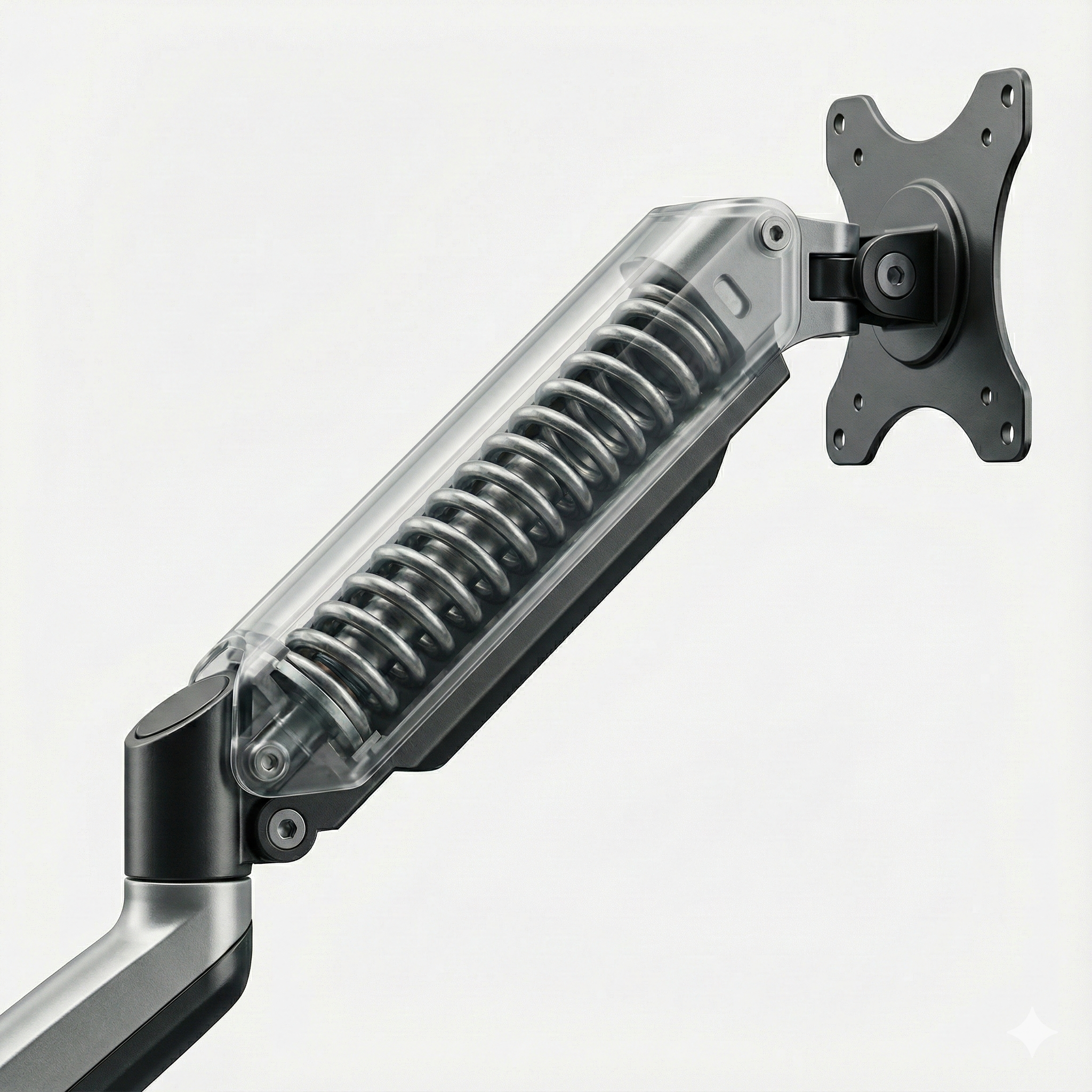

Technische Schnittdarstellung Mechanische Druckfeder

Funktionsweise: Hier arbeitet reine Mechanik. Eine hochfeste Stahl-Spiralfeder wird beim Herunterdrücken des Arms gespannt. Die Rückstellkraft der Stahlfeder hält den Monitor.

Vorteile:

Extreme Langlebigkeit. Da kein Gas entweichen kann, behält eine Stahlfeder ihre Kraft theoretisch über Jahrzehnte. Sie ist immun gegen Temperaturschwankungen und gilt als "unkaputtbar".

Nachteile & Haltbarkeit:

Die Bewegung ist oft etwas weniger "seidig" als bei Gasfedern und kann (bei günstigen Modellen) minimale Knarzgeräusche verursachen. Der Arm ist konstruktionsbedingt oft etwas dicker.

C. Statische Gelenkarme

(Fixed Pole Mounts)

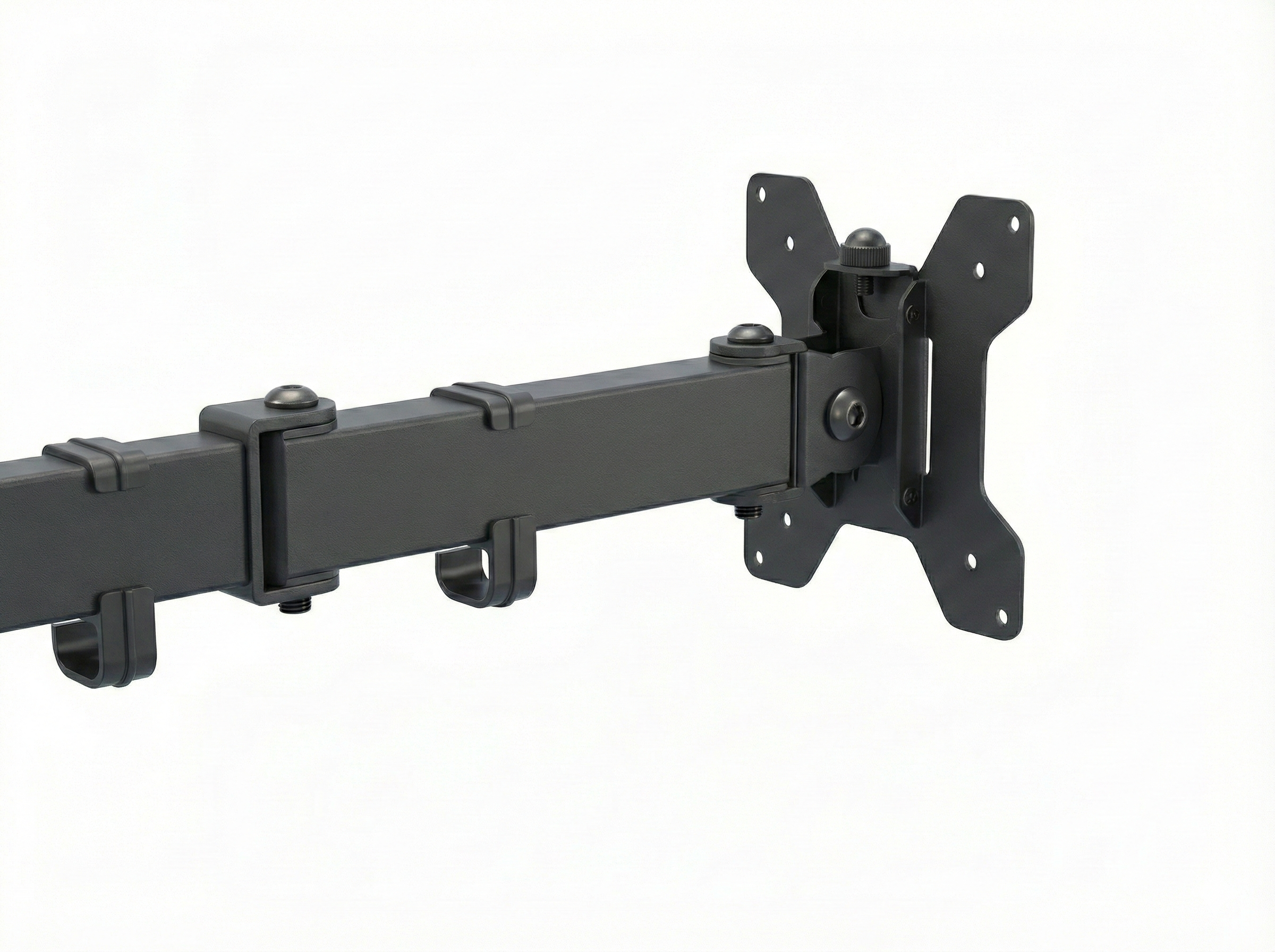

Darstellung statischer Monitorarm

Funktionsweise: Keine Gegengewichtstechnik. Der Arm wird an einer vertikalen Stange (Pole) mittels einer Schelle oder Schraube auf einer festen Höhe fixiert.

Vorteile:

Maximale Stabilität ("Rock Solid"). Da nichts federt, wackelt der Monitor auch bei aggressivem Tippen auf der Tastatur nicht nach. Sehr kosteneffizient.

Nachteile & Nutzung:

Keine schnelle Ergonomie-Anpassung. Wer zwischen Sitzen und Stehen wechselt oder den Monitor mal eben heranziehen will, ist hier falsch. Die Höhe wird einmal eingestellt und bleibt.

2. Die Physik der Traglast: Warum "Zoll" egal ist

Ein weit verbreiteter Irrtum im Hardware-Kauf ist die Fixierung auf die Bildschirmdiagonale (z.B. "Passt dieser Arm für 27 Zoll?"). Aus physikalischer Sicht ist die Diagonale jedoch fast irrelevant. Ein moderner 27-Zoll Office-Monitor wiegt oft nur 4 kg, während ein älterer 27-Zoll Grafik-Monitor mit interner Stromversorgung und dicken Rahmen 9 kg wiegen kann.

Der Monitorarm "sieht" nicht die Größe, er spürt nur das Gewicht und das Drehmoment.

Das Problem mit dem Mindestgewicht (Minimum Load)

Viele Käufer achten auf das Maximalgewicht, vergessen aber das Minimum. Gasfedern und mechanische Federn haben eine Mindestspannung.

Beispiel: Ein Heavy-Duty Arm für 2-15 kg wird einen sehr leichten 1,5 kg portablen Monitor nicht halten können. Die Feder ist selbst auf schwächster Stufe zu stark und drückt den leichten Monitor permanent nach oben (Rebound-Effekt). Prüfen Sie also immer: Liegt mein Monitorgewicht zwischen Min- und Max-Wert?

3. Spezialfall: Curved Monitore & die Hebelwirkung

Der Trend zu ultraphysischen "Curved" Monitoren (z.B. 1000R Krümmung wie beim Samsung Odyssey G9 oder Neo G9) stellt Monitorarme vor völlig neue Probleme. Hier versagen Standard-Arme oft, obwohl das Gewicht auf dem Papier passt. Der Grund ist die Verlagerung des Schwerpunkts (Center of Gravity).

PHYSIK EXKURS

Der "Abkipp-Effekt" am Neigegelenk

Flacher Monitor:

Der Schwerpunkt liegt ca. 2-3 cm vor der VESA-Aufnahme. Die Kraft wirkt senkrecht nach unten. Das Gelenk wird "normal" belastet.

Curved Monitor (Deep):

Durch die Krümmung wandert der Schwerpunkt bis zu 15 cm in den Raum hinein. Es entsteht ein massiver Hebelarm.

Die Konsequenz: Ein 10 kg schwerer Curved-Monitor übt durch den Hebel ein Drehmoment auf das Neige-Gelenk (Tilt) aus, das eher einem 13-14 kg schweren Flachbildschirm entspricht. Das Ergebnis: Der Monitor "nickt" ungewollt nach vorne ab ("Abkipp-Effekt").

4. Die Montage: Klemmen oder Bohren?

Nicht nur der Arm, auch die Befestigung am Tisch ist entscheidend. Fast alle unsere Monitorarme bieten im Lieferumfang zwei Wege der Montage ("2-in-1 Set"). Hier entscheiden Sie, was für Ihren Schreibtisch besser passt.

Option A: Die Tischklemme

(C-Clamp / Schraubzwinge)

Was ist das? Eine Zwinge, die sich wie ein "C" um die Tischkante legt und von unten festgedreht wird. Dies ist der Standardfall für 90% aller Nutzer.

  • Vorteil: Völlig zerstörungsfrei. Sie müssen keine Löcher bohren. Der Arm kann jederzeit abgenommen oder verschoben werden.
  • Nachteil: Sie benötigen eine freie Tischkante (ca. 5-10cm Überstand). Wenn der Tisch bündig an der Wand oder Rücken-an-Rücken mit einem anderen Tisch steht, fehlt oft der Platz.

Option B: Die Durchtisch-Montage

(Grommet / Bohrbefestigung)

Was ist das? Eine lange Schraube, die direkt durch ein Loch in der Tischplatte geführt und von unten mit einer Platte gekontert wird. Nutzen Sie dafür vorhandene Kabeldurchlässe oder bohren Sie ein kleines Loch (ca. 10mm).

  • Vorteil: Maximale Flexibilität. Sie können den Arm überall platzieren, auch mitten auf dem Tisch. Das sieht extrem sauber ("Clean Desk") aus und ist oft stabiler als die Kante.
  • Nachteil: Sie müssen bohren (wenn kein Kabelloch vorhanden ist). Das Loch ist permanent.

5. Tischbeschaffenheit: Ein kritischer Faktor

Ein Monitorarm ist nur so stark wie der Tisch, an dem er befestigt ist. Die Kräfte, die durch den Hebelarm auf die Tischplatte wirken, sind enorm. Eine falsche Einschätzung kann hier zur Beschädigung des Tisches führen.

Vorsicht bei Wabenstruktur

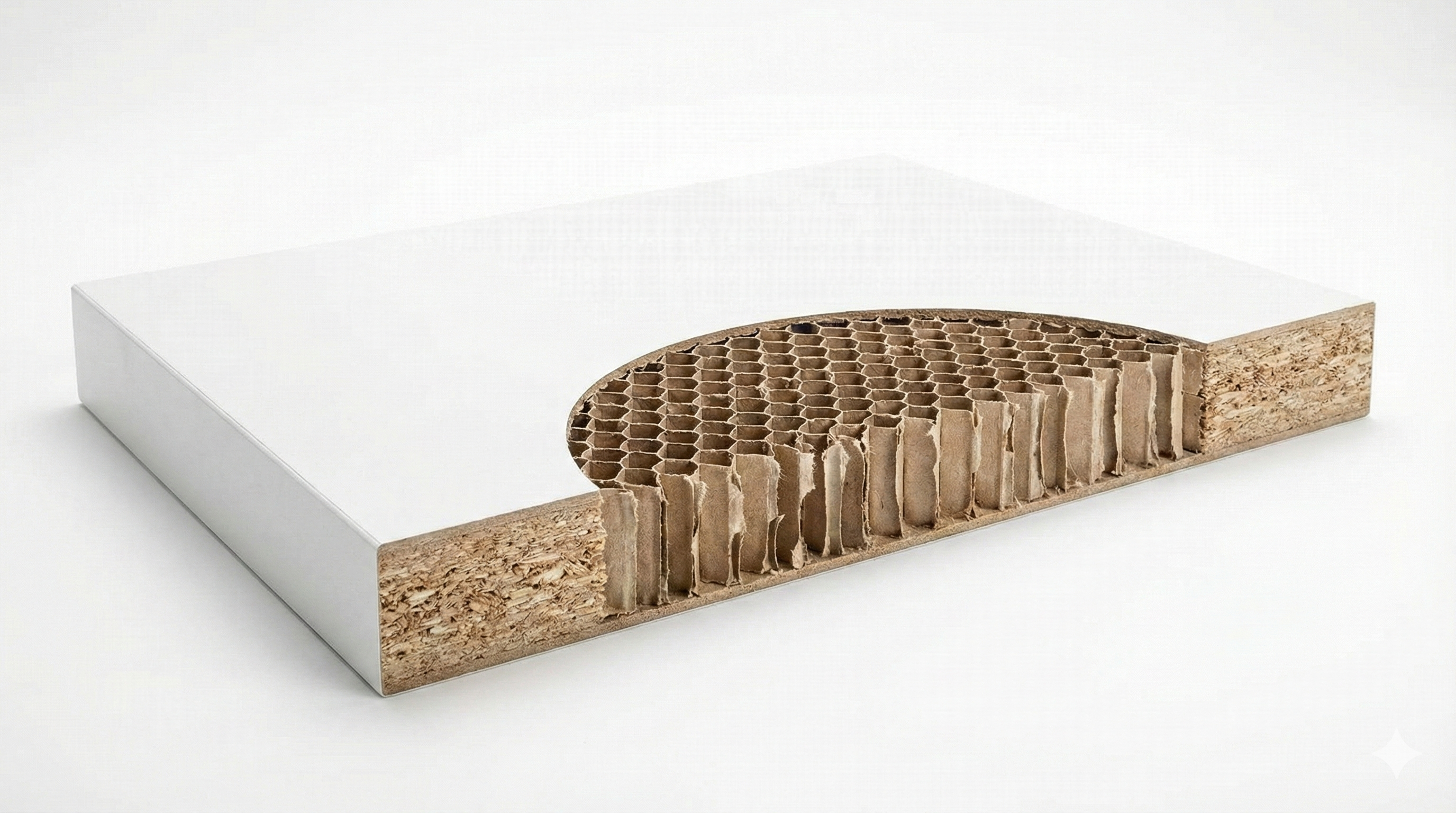

Tischplatte mit Wabenstruktur innen

Viele moderne, günstige Tische (z.B. einige IKEA Serien) bestehen innen aus Papierwaben (Honeycomb). Sie sind nicht massiv.

Das Risiko:

Die Klemme des Monitorarms übt punktuellen Druck aus und kann die Tischoberfläche einfach eindrücken oder durchbrechen. Nutzen Sie hier zwingend Verstärkungsplatten zur Lastverteilung.

Massivholz & Spanplatte

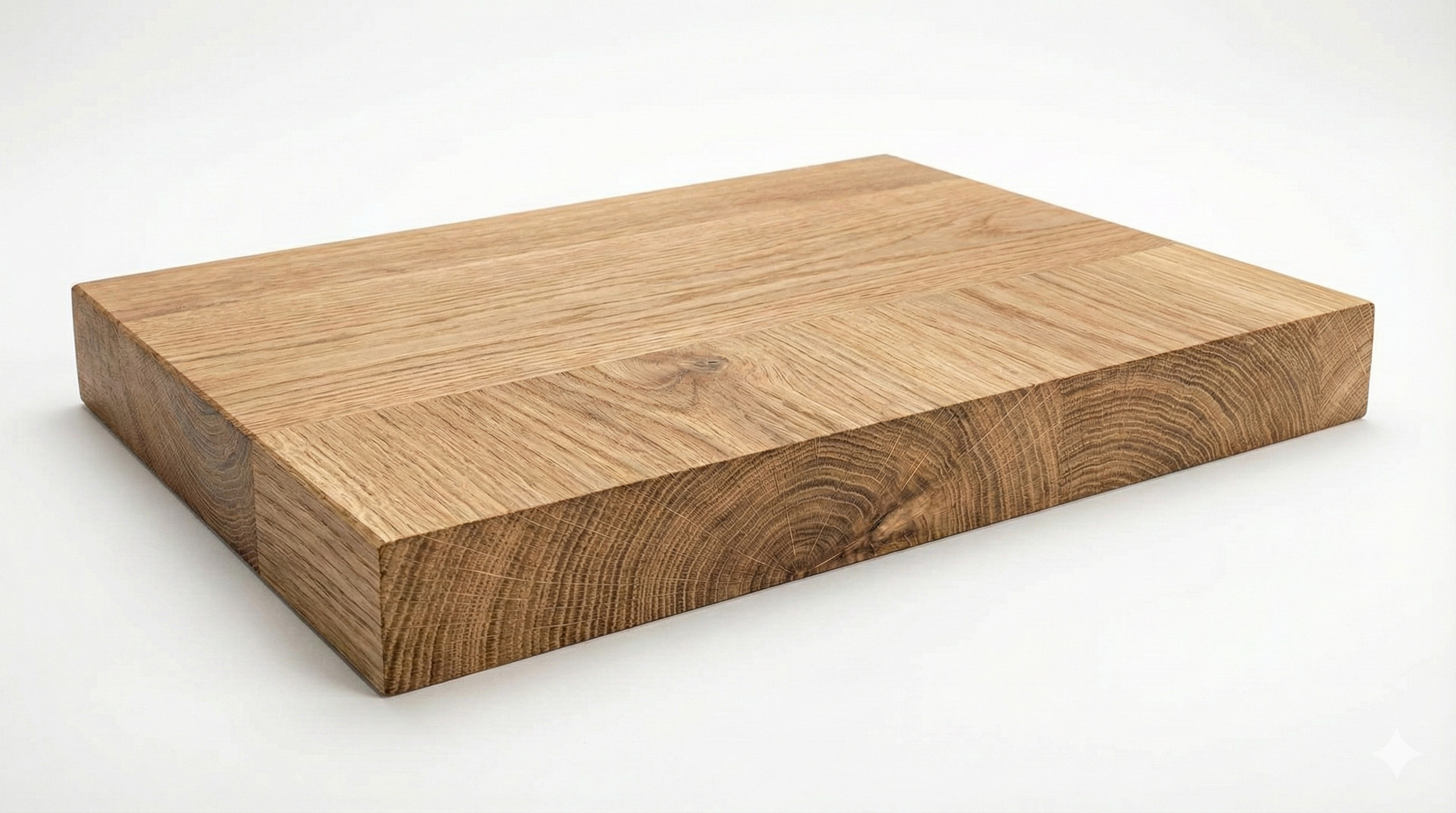

Schnittansicht Vollholz Tischplatte

Tische aus Vollholz, Multiplex oder hochdichter Spanplatte (MDF) sind ideal.

Empfehlung:

Die Tischplatte sollte mindestens 20-25 mm dick sein, um genügend Stabilität für die Klemme zu bieten. Bei dünneren Platten (z.B. Glas oder dünnes Metall) sind Monitorarme meist nicht empfehlenswert.
